您現在的位置：首頁 > 產品與服務 > 排氣系統整合及附件 > 排煙三通 >

一、排煙三通概述
排煙三通即三個孔均可以與管道相連接的管道連接器，其目的是將兩個支管接引出來，起到分支的作用，在廠房布置中可以同時對兩臺機器發揮有效作用，在通風工程中可以使每個部位均實現氣流排出。因此在現實生活中應用十分廣泛，在工廠、醫院、賓館，酒店、商廈，寫字樓等建筑工程和工業設備的管道連接中均能見到它們的身影。
排煙三通一般分為等徑三通和異徑三通兩種。等徑三通，即兩端直徑相同的三通，如"T6"三通表示外徑是6英寸的等徑三通；異徑三通顧名思義就是支管與其它兩個直徑不同的三通，如"T4×4×3.5"表示同徑為四英寸，異徑為3.5英寸的異徑三通。
    工業中對這種管件壓力要求較高，較大壓力可以達到600公斤，生活中水管壓力較低，一般為16公斤。三通可用于多種行業，因此型號、種類也比較豐富，按制作工藝劃分可分為頂制、壓制、鍛制、鑄造等；按制造標準劃分可分為國標、電標、水標、美標、德標、日標、俄標等；按材質可分為合金三通，不銹鋼三通，碳鋼三通等；按用途和承壓能力可分為排氣三通、高壓三通，中低壓三通，厚壁加強焊三通，碟式加強焊三通，單筋加強焊三通等；按三通形狀可分為球型三通，Y型三通、T型三通、馬鞍型三通、靴型三通以及各類異型角度三通等。
    我司是一家集技術研發、生產加工、市場經營為一體的機械設備生產公司。公司擁有專業的技術人才，高端的生產加工設備，為排煙產品的品質打下了堅實的基礎，“節能，環保，品質，創新”是司一貫的經營理念和宗旨。
我司生產加工煙道的各類附件產品，如排煙彎頭、三通、煙道管、排風防雨帽以及金屬波紋管等。材質為 20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、321、304、304L、316、316L等，所有產品均可采用美標ASME（ ANSI）、德標（DIN）、日標（JIS）以及國標GB、 JB、 SH、 HG等標準生產，還可根據客戶要求特制各種材質的異難、非標產品，比如特厚壁三通、彎頭、異徑管、管帽等。為了方便運輸，我司排煙管道可按組裝式制作，從而更好地滿足了石油、化工、電力、冶金、造船、燃氣、城建、水暖、、消防及環境保護等行業建設和檢修的需要，贏得了各領域用戶的贊譽。
二、工藝介紹
    排煙三通的加工方法有液壓脹形、熱壓成形、冷拔成形等。
1、液壓脹形
   三通的液壓脹形是通過金屬材料的軸向補償脹出支管的一種成形工藝。該工藝可一次成形，生產效率較高，三通的主管及肩部壁厚均有增加。
2、熱壓成形
   三通的熱壓成形是將大于三通直徑的管坯，大直口徑排氣三通，壓扁約至三通直徑的尺寸，在拉伸支管的部位開一個孔；管坯經加熱，放入成形模中，并在管坯內裝入拉伸支管的沖模；在壓力的作用下管坯被徑向壓縮成排氣三通規格，在徑向壓縮的過程中金屬向支管方向流動并在沖模的拉伸下形成支管。
3、冷拔三通
冷拔三通的胎具制作是一項技術性很強的工作，需要廠家與模具制作廠溝通才可以制作出有效的冷拔三通。對于型號比較小的冷拔三通模具的制作還是比較簡單的，比如排氣三通加工，45#鋼就可以，模具的形狀和冷拔三通是一模一樣的，只不過胎具中間是鏤空的。
至于那些型號比較大的冷拔三通胎具制作起來就比較麻煩了，例如型號在325以上的等徑排氣三通，以325*48這種型號為例，主管是325的口徑而支管的口徑是48，這種型號的冷拔三通基本就是直接在管子上開口了焊接了，即直接在管子上開口后，燒紅了拔制一下就可以了。但由于這種三通與模具成本和訂貨數量的大小直接相關，因此大型號的無縫三通都是直接拔制，而不是使用一體的模具。不過這種三通在工程中幾乎很少訂貨。

三、產品優勢及特點
1、外觀簡潔大方，無鋅瘤、毛刺，耐腐蝕；
2、安裝方便快捷、連接點少、費用低；
3、根據用戶圖紙?zhí)峁I(yè)解圖、計價、加工，省時省料，產品標準化程度高；
4、氣密性高、壓降損耗小、管路內部易清潔；
5、通風阻力小，通風噪聲小；
6、具有良好的強度與剛性，無氫脆、無溫度危害，可保證材料力學性能不變
四、排煙三通的技術參數

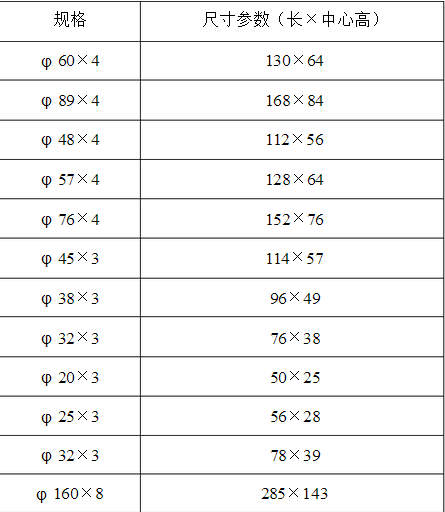

1、常用排煙三通規格及尺寸參數

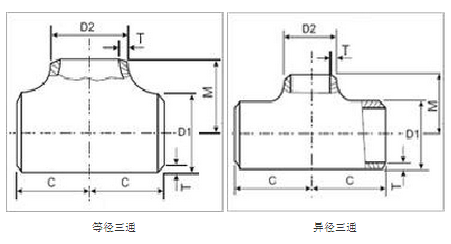

2、等徑、異徑三通工藝圖及規格對照表

等徑異徑三通管件規格表

公稱通徑 Nominal Diameter		坡口處外徑 Outside Diameter				中心至端面 Center to End
公稱通徑 Nominal Diameter		D1		D2		中心至端面 Center to End
DN	NPS	A系列 Series A	B系列 Series B	A系列 Series A	B系列 Series B	C	M
15×15×15	1/2×1/2×1/2	21.3	18	21.3	18	25	25
15×15×10	1/2×1/2×3/8	21.3	18	17.3	14	25	25
15×15×8	1/2×1/2×1/4	21.3	18	13.7	10	25	25
20×20×20	3/4×3/4×3/4	26.9	25	26.9	25	29	29
20×20×15	3/4×3/4×1/2	26.9	25	21.3	18	29	29
20×20×10	3/4×3/4×3/8	26.9	25	17.3	14	29	29
25×25×25	1×1×1	33.7	32	33.7	32	38	38
25×25×20	1×1×3/4	33.7	32	26.9	25	38	38
25×25×15	1×1×1/2	33.7	32	21.3	18	38	38
32×32×32	1.1/4×1.1/4×1.1/4	42.4	38	42.4	38	48	48
32×32×25	1.1/4×1.1/4×1	42.4	38	33.7	32	48	48
32×32×20	1.1/4×1.1/4×3/4	42.4	38	26.9	25	48	48
32×32×15	1.1/4×1.1/4×1/2	42.4	38	21.3	18	48	48
40×40×40	1.1/2×1.1/2×1.1/2	48.3	45	48.3	45	57	57
40×40×32	1.1/2×1.1/2×1.1/4	48.3	45	42.4	38	57	57
40×40×25	1.1/2×1.1/2×1	48.3	45	33.7	32	57	57
40×40×20	1.1/2×1.1/2×3/4	48.3	45	26.9	25	57	57
40×40×15	1.1/2×1.1/2×1/2	48.3	45	21.3	18	57	57
50×50×50	2×2×2	60.3	57	60.3	57	64	64
50×50×40	2×2×1.1/2	60.3	57	48.3	45	64	60
50×50×32	2×2×1.1/4	60.3	57	42.4	38	64	57
50×50×25	2×2×1	60.3	57	33.7	32	64	51
50×50×20	2×2×3/4	60.3	57	26.9	25	64	44
65×65×65	2.1/2×2/1/2×2.1/2	73.0	76	73.0	76	76	76
65×65×50	2.1/2×2/1/2×2	73.0	76	60.3	57	76	70
65×65×40	2.1/2×2/1/2×1.1/2	73.0	76	48.3	45	76	67
65×65×32	2.1/2×2/1/2×1.1/4	73.0	76	42.4	38	76	64
65×65×25	2.1/2×2/1/2×1	73.0	76	33.7	32	76	57
80×80×80	3×3×3	88.9	89	88.9	89	86	86
80×80×65	3×3×2.1/2	88.9	89	73.0	76	86	83
80×80×50	3×3×2	88.9	89	60.3	57	86	76
80×80×40	3×3×1.1/2	88.9	89	48.3	45	86	73
80×80×32	3×3×1.1/4	88.9	89	42.4	38	86	70
90×90×90	3.1/2×3.1/2×3.1/2	101.6	-	101.6	-	95	95
90×90×80	3.1/2×3.1/2×3	101.6	-	88.9	89	95	92
90×90×65	3.1/2×3.1/2×2.1/2	101.6	-	73.0	76	95	89
90×90×50	3.1/2×3.1/2×2	101.6	-	60.3	57	95	83
90×90×40	3.1/2×3.1/2×1.1/2	101.6	-	48.3	45	95	79
100×100×100	4×4×4	114.3	108	114.3	108	105	105
100×100×90	4×4×3.1/2	114.3	108	101.6	-	105	102
100×100×80	4×4×3	114.3	108	88.9	89	105	98
100×100×65	4×4×2.1/2	114.3	108	73.0	76	105	95
100×100×50	4×4×2	114.3	108	60.3	57	105	89
100×100×40	4×4×1.1/2	114.3	108	48.3	45	105	86
125×125×125	5×5×5	141.3	133	141.3	133	124	124
125×125×100	5×5×4	141.3	133	114.3	108	124	117
125×125×90	5×5×3.1/2	141.3	-	101.6	-	124	114
125×125×80	5×5×3	141.3	133	88.9	89	124	111
125×125×65	5×5×2.1.2	141.3	133	73.0	76	124	108
125×125×50	5×5×2	141.3	133	60.3	57	124	105
150×150×150	6×6×6	168.3	159	168.3	159	143	143
150×150×125	6×6×5	168.3	159	141.3	133	143	137
150×150×100	6×6×4	168.3	159	114.3	108	143	130
150×150×90	6×6×3.1/2	1, 68.3	-	101.6	-	143	127
150×150×80	6×6×3	168.3	159	88.9	89	143	124
150×150×65	6×6×2.1/2	168.3	159	73.0	76	143	121
200×200×200	8×8×8	219.1	219	219.1	219	178	178
200×200×150	8×8×6	219.1	219	168.3	159	178	168
200×200×125	8×8×5	219.1	219	141.4	133	178	162
200×200×100	8×8×4	219.1	219	114.3	108	178	156
200×200×90	8×8×3.1/2	219.1	-	101.6	-	178	152
250×250×250	10×10×10	273.0	273	273.0	273	216	216
250×250×200	10×10×8	273.0	273	219.1	219	216	203
250×250×150	10×10×6	273.0	273	168.3	159	216	194
250×250×125	10×10×5	273.0	273	141.3	133	216	191
250×250×100	10×10×4	273.0	273	114.3	108	216	184
300×300×300	12×12×12	323.9	325	323.9	325	254	254
300×300×250	12×12×10	323.9	325	273.0	273	254	241
300×300×200	12×12×8	323.9	325	219.1	219	254	229
300×300×150	12×12×6	323.9	325	168.3	159	254	219
300×300×125	12×12×5	323.9	325	141.3	133	254	216
350×350×350	14×14×14	355.6	377	355.6	377	279	279
350×350×300	14×14×12	355.6	377	323.9	325	279	270
350×350×250	14×14×10	355.6	377	273.0	273	279	257
350×350×200	14×14×8	355.6	377	219.1	219	279	248
350×350×150	14×14×6	355.6	377	168.3	159	279	238
400×400×400	16×16×16	406.4	426	406.4	426	305	305
400×400×350	16×16×14	406.4	426	355.6	377	305	305
400×400×300	16×16×12	406.4	426	323.9	325	305	295
400×400×250	16×16×10	406.4	426	273.0	273	305	283
400×400×200	16×16×8	406.4	426	219.1	219	305	273
400×400×150	16×16×6	406.4	426	168.3	159	305	264
450×450×450	18×18×18	457	480	457	480	343	343
450×450×400	18×18×16	457	480	406.4	426	343	330
450×450×350	18×18×14	457	480	355.6	377	343	330
450×450×300	18×18×12	457	480	323.9	325	343	321
450×450×250	18×18×10	457	480	273.0	273	343	308
450×450×200	18×18×8	457	480	219.1	219	343	298
500×500×500	20×20×20	508	530	508	530	381	381
500×500×450	20×20×20	508	530	457	480	381	368
500×500×400	20×20×20	508	530	406.4	426	381	356
500×500×350	20×20×20	508	530	355.6	377	381	356
500×500×300	20×20×20	508	530	323.9	325	381	346
500×500×250	20×20×20	508	530	273.0	273	381	333
500×500×200	20×20×20	508	530	219.1	219	381	324
550×550×550	22×22×22	559	-	559	-	419	419
550×550×500	22×22×20	559	-	508	-	419	406
550×550×450	22×22×18	559	-	457	-	419	394
550×550×400	22×22×16	559	-	406.4	-	419	381
550×550×350	22×22×14	559	-	355.6	-	419	381
550×550×300	22×22×12	559	-	323.9	-	419	371
550×550×250	22×22×10	559	-	273.0	-	419	359
600×600×600	24×24×24	610	630	610	630	432	432
600×600×550	24×24×22	610	-	559	-	432	432
600×600×500	24×24×20	610	630	508	530	432	432
600×600×450	24×24×18	610	630	457	480	432	419
600×600×400	24×24×16	610	630	406.4	426	432	406
600×600×350	24×24×14	610	630	355.6	377	432	406
600×600×300	24×24×12	610	630	323.9	325	432	397
600×600×250	24×24×10	610	630	273.0	273	432	384
650×650×650	26×26×26	660	-	660	-	495	495
650×650×600	26×26×24	660	-	610	-	495	483
650×650×550	26×26×22	660	-	559	-	495	470
650×650×500	26×26×20	660	-	508	-	495	457
650×650×450	26×26×18	660	-	457	-	495	444
650×650×400	26×26×16	660	-	406.4	-	495	432
650×650×350	26×26×14	660	-	355.6	-	495	432
650×650×300	26×26×12	660	-	323.9	-	495	422
700×700×700	28×28×28	711	720	711	720	521	521
700×700×650	28×28×26	711	-	660	-	521	521
700×700×600	28×28×24	711	720	610	630	521	508
700×700×550	28×28×22	711	-	559	-	521	495
700×700×500	28×28×20	711	720	508	529	521	483
700×700×450	28×28×18	711	720	457	478	521	470
700×700×400	28×28×16	711	720	406.4	426	521	457
700×700×350	28×28×14	711	720	355.6	377	521	457
700×700×300	28×28×12	711	720	323.9	325	521	448
750×750×750	30×30×30	762	-	762	-	559	559
750×750×700	30×30×28	762	-	711	-	559	546
750×750×650	30×30×26	762	-	660	-	559	546
750×750×600	30×30×24	762	-	610	-	559	533
750×750×550	30×30×22	762	-	559	-	559	521
750×750×500	30×30×20	762	-	508	-	559	508
750×750×450	30×30×18	762	-	457	-	559	495
750×750×400	30×30×16	762	-	406.4	-	559	483
750×750×350	30×30×14	762	-	355.6	-	559	483
750×750×300	30×30×12	762	-	323.9	-	559	473
750×750×250	30×30×10	762	-	273.0	-	559	460
800×800×800	32×32×32	813	820	813	820	597	597
800×800×750	32×32×30	813	-	762	-	597	584
800×800×700	32×32×28	813	820	711	720	597	572
800×800×650	32×32×26	813	-	660	-	597	572
800×800×600	32×32×24	813	820	610	630	597	559
800×800×550	32×32×22	813	-	559	-	597	546
800×800×500	32×32×20	813	820	508	529	597	533
800×800×450	32×32×18	813	820	457	478	597	521
800×800×400	32×32×16	813	820	406.4	426	597	508
800×800×350	32×32×14	813	820	355.6	377	597	508
850×850×850	34×34×34	864	-	864	-	635	635
850×850×800	34×34×32	864	-	813	-	635	622
850×850×750	34×34×30	864	-	762	-	635	610
850×850×700	34×34×28	864	-	711	-	635	597
850×850×650	34×34×26	864	-	660	-	635	597
850×850×600	34×34×24	864	-	610	-	635	584
850×850×550	34×34×22	864	-	559	-	635	572
850×850×500	34×34×20	864	-	508	-	635	559
850×850×450	34×34×18	864	-	457	-	635	546
850×850×400	34×34×16	864	-	406.4	-	635	533
900×900×900	36×36×36	914	920	914	920	673	673
900×900×850	36×36×34	914	-	864	-	673	660
900×900×800	36×36×32	914	920	813	820	673	648
900×900×750	36×36×30	914	-	762	-	673	635
900×900×700	36×36×28	914	920	711	720	673	622
900×900×650	36×36×26	914	-	660	-	673	622
900×900×600	36×36×24	914	-	610	-	673	610
900×900×550	36×36×22	914	-	559	-	673	597
900×900×500	36×36×20	914	920	508	529	673	584
900×900×450	36×36×18	914	920	457	478	673	572
900×900×400	36×36×16	914	920	406.4	426	673	559

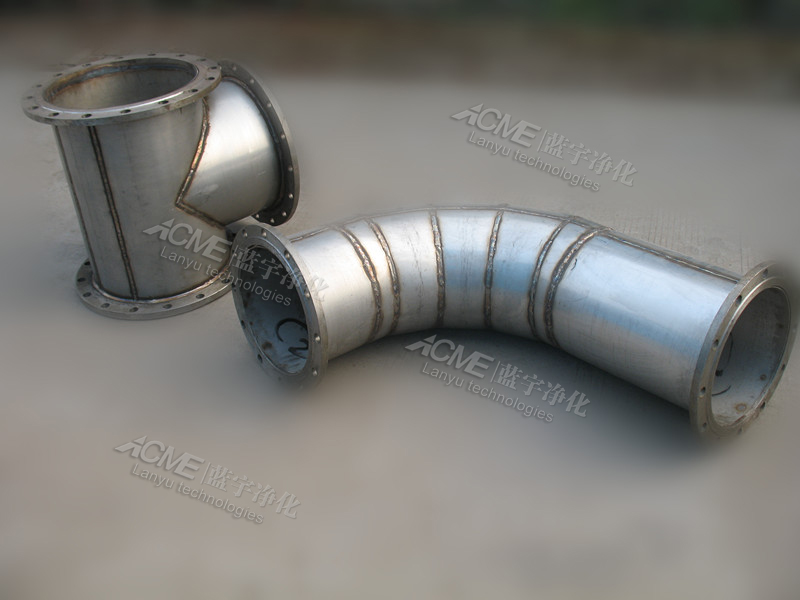

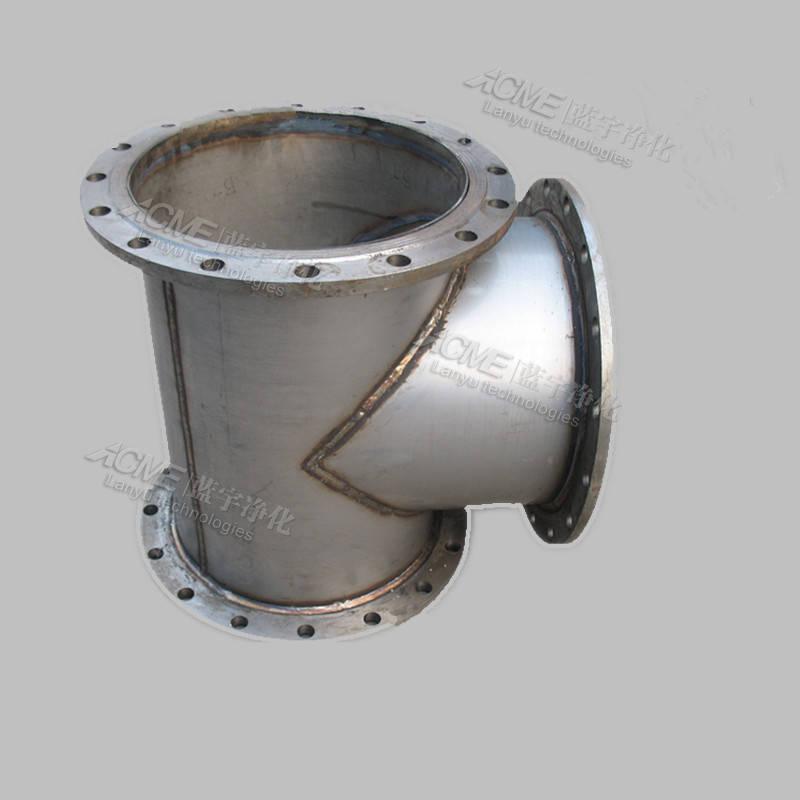

五、工程實圖
